পণ্যের বিবরণ:
|
| পণ্যের নাম: | ব্রিজ গার্ডার ইরেকশন মেশিন | রঙ: | কাস্টমাইজড |
|---|---|---|---|
| বর্তমান ওভারলোড সুরক্ষা সিস্টেম: | অন্তর্ভুক্ত | সীমিত সুইচ: | অন্তর্ভুক্ত |
| ভোল্টেজ নিম্ন সুরক্ষা ফাংশন: | অন্তর্ভুক্ত | ওয়ারেন্টি: | ২ বছর |
| উৎপত্তি স্থল: | হেনান, চীন | ক্রেন ভ্রমণ গতি: | 5মি/মিনিট |
| রেট উত্তোলন মুহূর্ত: | 500kn | স্প্যান: | 50 মি |
| উত্তোলনের গতি: | 0-1মি/মিনিট | পাওয়ার সাপ্লাই: | 380v 3ফেজ বা কাস্টমাইজড |
| বিশেষভাবে তুলে ধরা: | কংক্রিট ব্রিজ গার্ডার ইরেকশন মেশিন,বীম সেগমেন্ট লিফটার লঞ্চার ক্রেন,500kn লঞ্চার ক্রেন |
||
গরম বিক্রয় কংক্রিট সেতু গার্ডার খাড়া মেশিন মরীচি সেগমেন্ট উত্তোলক
ব্রিজ গার্ডার ইরেকশন মেশিনবর্ণনা

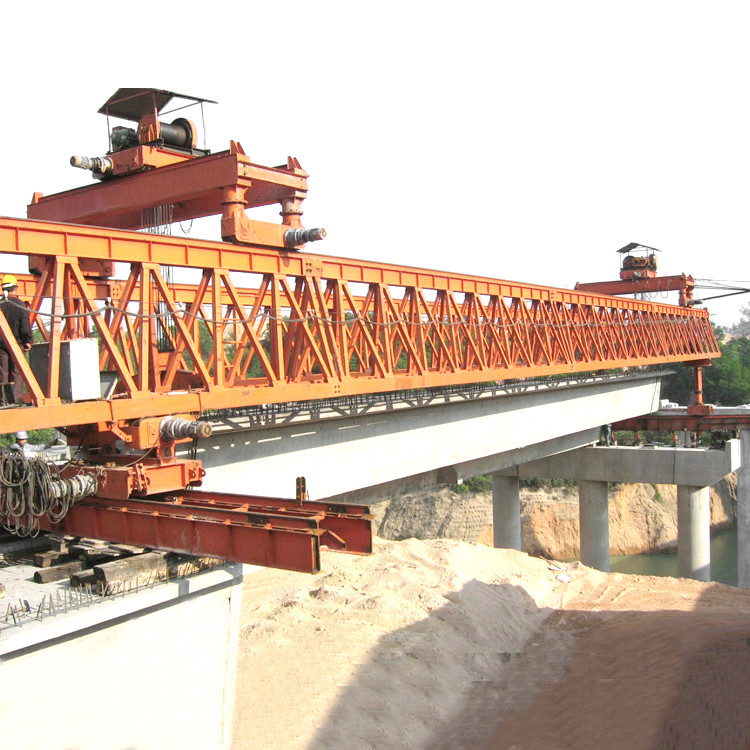

জেকিউ রোড লঞ্চিং গ্যান্ট্রি হল একটি পেশাদার নির্মাণ যন্ত্রপাতি, যা রাস্তার কংক্রিট প্রিকাস্ট ব্লক এবং ব্রিজ বিমগুলিকে অ্যাবটমেন্ট বা সমর্থকদের অবস্থানে স্থানান্তর করতে এবং তারপরে রাস্তা বা হাইওয়ে ব্রিজ তৈরি করতে ব্যবহৃত হয়।
এটি অনুভূমিক চলন্ত গার্ডার ডিভাইস, প্রধান গার্ডার, সমর্থন সিস্টেম, উল্লম্ব চলন্ত গ্যান্ট্রি ডিভাইস, অনুভূমিক চলন্ত গ্যান্ট্রি ডিভাইস, হাইড্রোলিক সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার সমন্বয়ে গঠিত।
হাইওয়ে ব্রিজ হল হাইওয়ে ব্রিজ প্রেস্ট্রেসড কংক্রিট বিম ট্যাবলেট বা বিম সেকশন লিফটিং টু ব্রিজ বিয়ারিং বিশেষ নির্মাণ যন্ত্রপাতি।প্রধানত মরীচি অনুদৈর্ঘ্য শিফট ফ্ল্যাট গাড়ী সমাবেশ, গার্ডার উপাদান, সমর্থন সিস্টেম, অনুদৈর্ঘ্য শিফট সিস্টেম, অনুপ্রস্থ সিস্টেম, জলবাহী সিস্টেম, বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম উপাদান দ্বারা.
প্রধান গার্ডার সাধারণত ডবল মরীচি ট্রাস গঠন.বর্তমানে গার্হস্থ্য হাইওয়ে সেতু কাঠামো মোটামুটি একই, প্রধান পার্থক্য হল যে অনুদৈর্ঘ্য গাইড মরীচি সেতু ফর্ম এবং পথ মাধ্যমে.অনুদৈর্ঘ্য গাইড মরীচি ফর্ম অনুযায়ী একক গাইড মরীচি সেতু এবং ডবল গাইড মরীচি সেতুতে বিভক্ত করা যেতে পারে, মাধ্যমে ফর্ম LunGuiShi সেতু এবং হাঁটা মেশিনে বিভক্ত করা হয়.

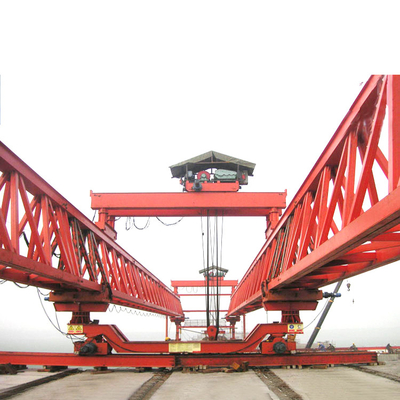

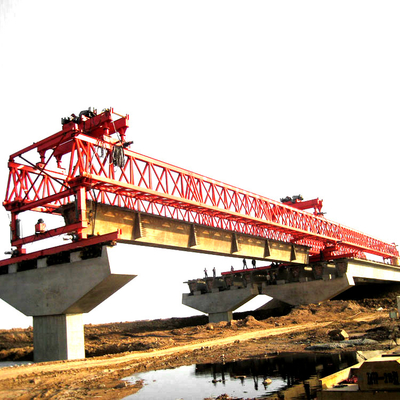

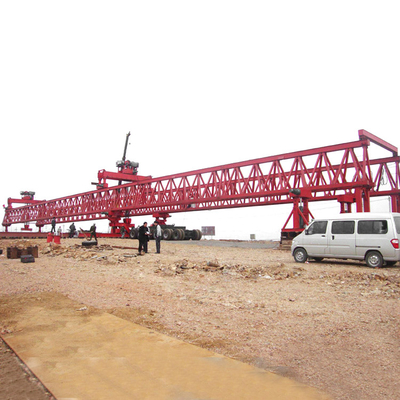

এর অংশের বিবরণব্রিজ গার্ডার ইরেকশন মেশিন
ব্রিজ গার্ডার ইরেকশন মেশিনপরামিতি
| পণ্যের ধরণ | SH50-160 | SH40-140 | SH40-120 | SH35-120 | SH30-80 |
| স্প্যান (মি) | 50 | 40 | 40 | 35 | 30 |
| উত্তোলন ক্ষমতা (টি) | 160-260 | 140 | 120 | 120 | 80 |
| ক্রেন চলাচলের গতি (মি/মিনিট) | 2.7 | 2.7 | 2.7 | 2.7 | 2.7 |
| ট্রলি চলাচলের গতি (মি/মিনিট) | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 |
| ট্রলি তোলার গতি (মি/মিনিট) | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 |
| পিছনের অংশের গার্ডার বহন করার গতি (মি/মিনিট) | 0-9 | 0-9 | 0-9 | 0-9 | 0-9 |
| স্কু ব্রিজ অ্যাঙ্গেল (°) | 45 | 45 | 45 | 45 | 45 |
| প্রযোজ্য বক্ররেখা ব্যাসার্ধ (মি) | R350 | R300 | R300 | R300 | R300 |
| শক্তি (KW) | 96 | 96 | 96 | 96 | 96 |
ব্রিজ গার্ডার ইরেকশন মেশিনসুবিধাদি
* এটি হালকা ওজন, পরিবহন, ইনস্টলেশন এবং অপসারণ খুব সুবিধাজনক
* বিম লঞ্চারটি একটি ভাল স্থিতিশীলতা, উচ্চ দক্ষতা, নিরাপত্তা এবং নির্ভরযোগ্যতা, পরিবর্তনশীল ক্রস সামঞ্জস্য করা সহজ এবং পরিচালনা করা সহজ।
* অনুদৈর্ঘ্য নড়াচড়া করার সময় পা সেতুর ডেকের মধ্য দিয়ে যায় না, উল্লম্ব চলন্ত কক্ষপথ স্থাপনের প্রয়োজন নেই, ডেকের চাপ কমিয়ে দিন
* এতে প্রিকাস্ট বিম তোলার তিনটি পদ্ধতি রয়েছে: ডেক স্তরে বিম লঞ্চারের পিছনের প্রান্ত থেকে, স্থল স্তরের নিচ থেকে বা সেতুর পাশ থেকে
ব্রিজ গার্ডার ইরেকশন মেশিননিরাপত্তা বৈশিষ্ট্য
Shenghua BL সিরিজ নিরাপত্তার জন্য ডিজাইন করা হয়েছে.Winches ডবল ব্রেকিং সিস্টেম দিয়ে সজ্জিত করা হয়.অনুরোধের ভিত্তিতে আমরা ট্রিপল ব্রেকিং সিস্টেম প্রদান করি।ইমার্জেন্সি স্টপ বোতাম, লিমিট সুইচ, সেন্সর নির্ধারিত স্থানে অবস্থিত।আলো এবং খুচরা যন্ত্রাংশ আমাদের বিম লঞ্চারের সাথে আসা আইটেমগুলির অংশ।
প্যাকিং এবং ডেলিভারি
পৃঅ্যাকিং পদ্ধতি:
1. বৈদ্যুতিক অংশগুলি উচ্চ মানের পাতলা পাতলা কাঠের ক্রেট দ্বারা বস্তাবন্দী করা হয়, যা কনভেয়িংয়ে বিকৃতি কমাতে;
2. প্রধান বিম, শেষ বিম এবং বৈদ্যুতিক উত্তোলন প্লাস্টিকের বোনা কাপড় দ্বারা প্যাক করা হয়।পরিবহনের সময় এটি ঘর্ষণ কমাতে পারে।
ডিএলিভারি পদ্ধতি:
1. যদি 150 টন কংক্রিট টি বিম লঞ্চারের আকার কনটেইনার জাহাজের জন্য উপযুক্ত হয়, সাধারণত ধারক দ্বারা;
2. আকার খুব বড় হলে, সাধারণত বাল্ক জাহাজ দ্বারা বা ছেঁটে ফেলার পরে ধারক দ্বারা;পরিবহন উপায় আপনার জন্য খরচ কমানোর উপর ভিত্তি করে এবং ক্রেন কর্মক্ষমতা রাখা.
ডিপ্রসবের সময়:
আমানত প্রাপ্তির পর 30 থেকে 40 কার্যদিবসের মধ্যে।
টিপরিবহন:
গন্তব্য বন্দরে সাধারণত 35 দিন থেকে 50 দিন।
FAQ
1. 150 টন কংক্রিট টি বিম লঞ্চার সম্পর্কে অনুসন্ধান করার সময় আমার কী তথ্য দেওয়া উচিত?
1.1 আমাদের ব্রিজ ড্রয়িং প্রয়োজন;সর্বোচ্চ অনুদৈর্ঘ্য ঢাল এবং সর্বোচ্চ ট্রান্সভার্স ঢাল;
1.2 গার্ডার/বিম অঙ্কন;
2. 150 টন কংক্রিট টি বিম লঞ্চারের লোড পরীক্ষার জন্য পরিদর্শনের মান কী?
2.1 ডাইনামিক লোড টেস্ট 1.1 বার রেট করা লোড, প্রধান গার্ডার ডিফ্লেকশন ডাউন করে না, সমস্ত মেকানিজম ভালভাবে কাজ করে, পারফরম্যান্স প্যারামিটারগুলি ডিজাইনের চাহিদা পূরণ করে, সমস্ত সীমা সুইচ এবং সুরক্ষা সুরক্ষা ইন্টারলক ডিভাইসগুলি নির্ভরযোগ্য, সমস্ত খুচরা যন্ত্রাংশে ক্র্যাকিং এবং নমনীয় সংযোগ নেই, সমস্ত মোটর এবং যোগাযোগকারী অতিরিক্ত গরম হয় না।
2.2 স্ট্যাটিক লোড পরীক্ষা 1.25 বার রেট করা লোড, সমস্ত প্রক্রিয়া ভালভাবে কাজ করে, ট্রায়াল লোডটি 10 সেমি উঁচুতে উঠলে ক্রেনটি 20-30 মিনিট থামে, তারপর প্রধান গার্ডার ডাউন ডিফ্লেকশন (থিওডোলাইট, শাসক) পরিমাপ করুন।প্রধান গার্ডার উপরের ক্যাম্বার পরিমাপ করতে ট্রায়াল লোড রাখুন, 3 বার পুনরাবৃত্তি করুন, ইস্পাত কাঠামোর স্থায়ী বিকৃতি নেই;
3. হাইওয়ে ব্রিজ কংক্রিটের গার্ডার কিভাবে তৈরি করবেন?
কসম্পূর্ণ স্প্যান prefabrication.
খ.সেগমেন্ট গার্ডার prefabrication.
গ.ফুল স্প্যান কাস্ট-ইন-প্লেস গার্ডার।
dসেগমেন্ট কাস্ট-ইন-সিটু।
4. 150 টন কংক্রিট টি বিম লঞ্চারের রক্ষণাবেক্ষণের বিষয়ে কীভাবে?
4.1 লুব্রিকেটিং: ক্রেনের সমস্ত মেকানিজমের কার্যক্ষমতা এবং পরিষেবা জীবন অনেকাংশে তৈলাক্তকরণের উপর নির্ভর করে।
4.2 ইস্পাত তারের দড়ি: তারের ফাটল বিশেষভাবে লক্ষ্য করতে হবে।একটি নতুন স্টিলের তারের দড়ি ভাঙা তার, ভাঙ্গা স্ট্র্যান্ড এবং স্ক্র্যাপিং স্ট্যান্ডার্ডের পরিধানের অবস্থার সাথে অবিলম্বে পরিবর্তন করতে হবে।
4.3 স্প্রেডার: স্প্রেডারকে নিয়মিত পরীক্ষা করতে হবে।
4.4 পুলি ব্লক: প্রধানত দড়ি রেস পরা অবস্থা পরীক্ষা করুন, চাকার ফ্ল্যাঞ্জ ফাটল কিনা এবং পুলি অ্যাক্সেলে আটকে যেতে পারে কিনা তা পরীক্ষা করুন।
4.5 চাকা: নিয়মিতভাবে হুইল ফ্ল্যাঞ্জ এবং ট্রেড চেক করুন, একটি নতুন চাকা অবিলম্বে প্রতিস্থাপন করতে হবে কারণ ক্র্যাক অংশ বা চাকার ফ্ল্যাঞ্জে পরা চাকার পুরুত্বের 10% পৌঁছেছে;রি-পলিশিং করতে হবে কারণ ট্রেডের দুটি চাকার মধ্যে ব্যাস D/600 এর চেয়ে বেশি, অথবা ট্রেডের উপর গুরুতর দাগ রয়েছে।
4.6 ব্রেক: প্রতি শিফটে একবার পরীক্ষা করুন;ব্রেকটি সঠিক আন্দোলনে হওয়া উচিত এবং পিনগুলি আটকে যেতে দেয় না।ব্রেক জুতা সঠিকভাবে ব্রেক চাকার মাপসই করা উচিত;ব্রেক জুতা ব্যবধান তাদের খোলার সমান হবে.
5. আমাদের যে ওয়ার্কসাইটে 150 টন কংক্রিট টি বিম লঞ্চার একত্রিত করার জন্য কতজন লোক এবং সরঞ্জাম প্রয়োজন?
কর্মী: 8 থেকে 10 কর্মী সরঞ্জাম
ট্রাক ক্রেন > 50 t : 2 সেট
Φ19.5 ইস্পাত তারের দড়ি 8 মি: 4 দড়ি
স্লিপার: বেশ কিছু
বৈদ্যুতিক ঢালাই মেশিন: 1 সেট
অক্সিজেন, অ্যাসিটিলিন: 1 সেট
হাতুড়ি (12 পাউন্ড এবং 8 পাউন্ড): প্রতিটির জন্য 1 সেট
রেঞ্চ এবং পিঞ্চার: বেশ কয়েকটি
গ্রেডিয়েন্টার: 1 সেট
