হাইওয়ের জন্য 100 টন শীর্ষ মানের রেলওয়ে বিল্ডিং ব্যবহার গার্ডার লঞ্চার ক্রেন

হাইওয়ের জন্য 100 টন শীর্ষ মানের রেলওয়ে বিল্ডিং ব্যবহার গার্ডার লঞ্চার ক্রেন

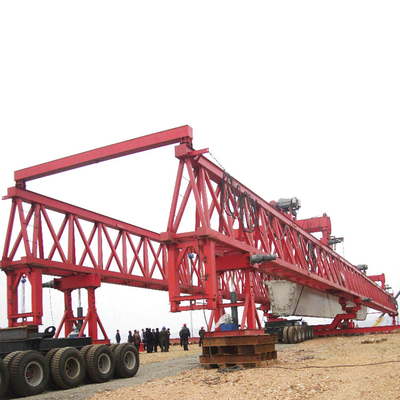

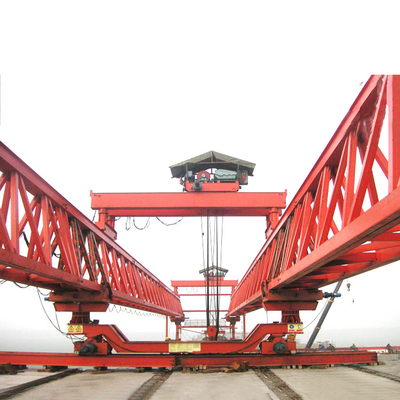

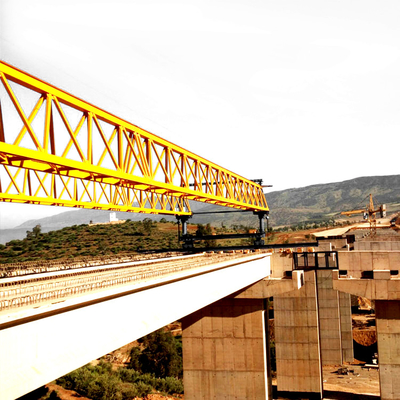

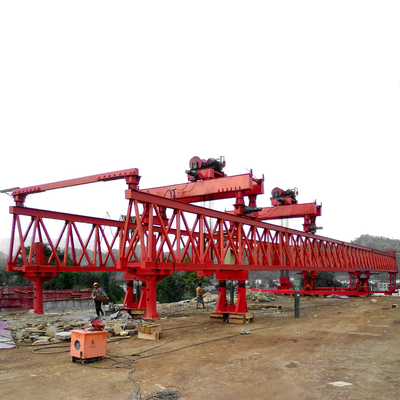

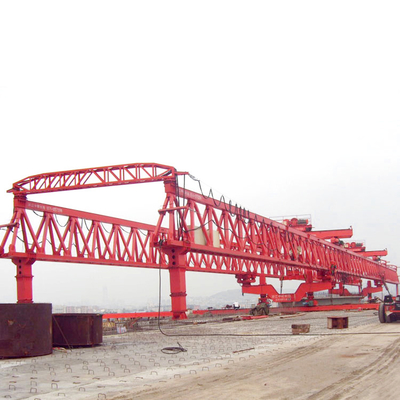

গার্ডার লঞ্চার ক্রেনবর্ণনা

ব্রিজ গার্ডার ইরেকশন মেশিন বিস্তৃত পরিসরের কাজের অভিযোজন, চমৎকার কর্মক্ষমতা, সুবিধাজনক অপারেশন, নিরাপত্তা কাঠামোকে একটি সম্পূর্ণরূপে একত্রিত করে।এতে রেল টাইপ প্রিকাস্ট বিম উত্তোলন র্যাক সরঞ্জামের ইস্পাত কাঠামো রয়েছে।এই পণ্যটি কেবল প্লেইন নির্মাণেই নয়, পাহাড়ের হাইওয়ে ঢাল, ছোট ব্যাসার্ধের বাঁকা সেতু, স্কু ব্রিজ এবং টানেল সেতুর প্রয়োজনীয়তা মেটাতেও ব্যবহার করা যেতে পারে।

ব্রিজ গার্ডার ইরেকশন মেশিনে প্রধান গার্ডার, ক্রেন, সামনের পা, পিছনের পা, সামনের পায়ের সিলিন্ডার, পিছনের পায়ের সিলিন্ডার এবং সামনের, মাঝখানে, পিছনের পায়ের তির্যক সংযোগ রয়েছে।নিয়ন্ত্রণ অংশটি হাইড্রোলিক সিস্টেম এবং বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থার সমন্বয়ে গঠিত।ব্রিজ গার্ডার ইরেকশন মেশিনটি যুক্তিসঙ্গত কমপ্যাক্ট স্ট্রাকচার এবং সুবিধাজনক ইনস্টলেশন দ্বারা চিহ্নিত করা হয়, প্রধান স্ট্যান্ডার্ড গার্ডারটি পিন সংযোগ দ্বারা সংযুক্ত।ডাবল গার্ডার কাঠামো দুটি ফ্রেমের গার্ডারের মধ্যে ঢালাই পাইপ দ্বারা সংযুক্ত থাকে।

ব্রিজ গার্ডার ইরেকশন মেশিন শুধুমাত্র স্ট্যান্ডার্ড সেট আপ পূরণ করতে পারে না, এটি ক্রস কার্ভ ইরেকশন, পরিবর্তনশীল স্প্যান ইরেকশন, স্প্যান একটানা বীম, কম্পোজিট বিম, একটানা ইস্পাত ইত্যাদি পূরণ করতে পারে। পয়েন্ট লিফটিং, এটি ভাল স্থিতিশীলতা, উচ্চ দক্ষতা, নিরাপত্তা এবং নির্ভরযোগ্যতা, পরিবর্তনশীল স্প্যান সুবিধাজনক সমন্বয় এবং সুবিধাজনক অপারেশন এবং ইত্যাদি দ্বারা চিহ্নিত করা হয়।

সংশ্লিষ্ট পণ্য

গার্ডার লঞ্চার ক্রেন পরামিতি

গার্ডার লঞ্চার ক্রেন সুবিধাদি

• অনন্য পিন সংযোগ, দৃঢ় এবং নির্ভরযোগ্য, ইনস্টল করা সহজ
• এ-টাইপ ফ্র্যাকচার সারফেস, মাধ্যাকর্ষণ কম কেন্দ্র সহ অবিচ্ছিন্ন গার্ডার, সুবিধাজনক এবং নির্ভরযোগ্য।
• মেশিনটি একই সময়ে বহন এবং খাড়া করে গার্ডার তৈরি করতে পারে।
• কম বিচ্যুতি এবং উচ্চ দৃঢ়তা।
• নিরাপদ এবং নির্ভরযোগ্য।
• উচ্চ দক্ষতা.

গার্ডার লঞ্চার ক্রেন নিরাপত্তা বৈশিষ্ট্য

নিরাপত্তা ক্রেনের জন্য সবচেয়ে গুরুত্বপূর্ণ সমস্যা। নিরাপত্তা নিশ্চিত করতে, নিম্নলিখিত নিরাপত্তা ডিভাইসগুলি BL ক্রেনে সজ্জিত করা হয়েছে।
ক্রেন ভ্রমণ সীমা সুইচ.
ওভারলোড সুরক্ষা ডিভাইস।
উচ্চতা সীমা ডিভাইস উত্তোলন.
ভোল্টেজ নিম্ন সুরক্ষা ফাংশন.
ফেজ ক্রম সুরক্ষা ফাংশন.
জরুরী স্টপ ফাংশন.
বাইরে উত্তোলনের জন্য বৃষ্টির আবরণ, ড্রাইভিং ইউনিট, বৈদ্যুতিক কিউবিকেল।
সতর্কতা সূচক: ঝলকানি রাত এবং সতর্কতা শব্দ।
ওয়্যার-লেস ইনফ্রা-ডিটেক্টর অ্যান্টি-কলিউশনের জন্য।

প্যাকিং এবং ডেলিভারি

পৃঅ্যাকিং পদ্ধতি:

1. বৈদ্যুতিক অংশগুলি উচ্চ মানের পাতলা পাতলা কাঠের ক্রেট দ্বারা বস্তাবন্দী করা হয়, যা কনভেয়িংয়ে বিকৃতি কমাতে;

2. প্রধান বিম, শেষ বিম এবং বৈদ্যুতিক উত্তোলন প্লাস্টিকের বোনা কাপড় দ্বারা প্যাক করা হয়।পরিবহনের সময় এটি ঘর্ষণ কমাতে পারে।

ডিএলিভারি পদ্ধতি:

1. যদি 150 টন কংক্রিট টি বিম লঞ্চারের আকার কনটেইনার জাহাজের জন্য উপযুক্ত হয়, সাধারণত ধারক দ্বারা;

2. আকার খুব বড় হলে, সাধারণত বাল্ক জাহাজ দ্বারা বা ছেঁটে ফেলার পরে ধারক দ্বারা;পরিবহন উপায় আপনার জন্য খরচ কমানোর উপর ভিত্তি করে এবং ক্রেন কর্মক্ষমতা রাখা.

ডিপ্রসবের সময়:

আমানত প্রাপ্তির পরে 30 থেকে 40 কার্যদিবসের মধ্যে।

টিপরিবহন:

গন্তব্য বন্দরে সাধারণত 35 দিন থেকে 50 দিন।

FAQ

1. 150 টন কংক্রিট টি বিম লঞ্চার সম্পর্কে অনুসন্ধান করার সময় আমার কী তথ্য দেওয়া উচিত?

1.1 আমাদের ব্রিজ ড্রয়িং প্রয়োজন;সর্বোচ্চ অনুদৈর্ঘ্য ঢাল এবং সর্বোচ্চ ট্রান্সভার্স ঢাল;

1.2 গার্ডার/বিম অঙ্কন;

2. 150 টন কংক্রিট টি বিম লঞ্চারের লোড পরীক্ষার জন্য পরিদর্শনের মান কী?

2.1 ডাইনামিক লোড টেস্ট 1.1 বার রেট করা লোড, প্রধান গার্ডার ডিফ্লেকশন ডাউন করে না, সমস্ত মেকানিজম ভালভাবে কাজ করে, পারফরম্যান্স প্যারামিটারগুলি ডিজাইনের চাহিদা পূরণ করে, সমস্ত সীমা সুইচ এবং সুরক্ষা সুরক্ষা ইন্টারলক ডিভাইসগুলি নির্ভরযোগ্য, সমস্ত খুচরা যন্ত্রাংশে ক্র্যাকিং এবং নমনীয় সংযোগ নেই, সমস্ত মোটর এবং যোগাযোগকারী অতিরিক্ত গরম হয় না।

2.2 স্ট্যাটিক লোড টেস্ট 1.25 বার রেট করা লোড, সমস্ত মেকানিজম ভালভাবে কাজ করে, ট্রায়াল লোড 10 সেমি উঁচুতে উঠলে ক্রেন 20-30 মিনিট থামে, তারপর প্রধান গার্ডার ডাউন ডিফ্লেকশন (থিওডোলাইট, রুলার) পরিমাপ করুন।প্রধান গার্ডার উপরের ক্যাম্বার পরিমাপ করতে ট্রায়াল লোড রাখুন, 3 বার পুনরাবৃত্তি করুন, ইস্পাত কাঠামোর স্থায়ী বিকৃতি নেই;

3. হাইওয়ে ব্রিজ কংক্রিটের গার্ডার কিভাবে তৈরি করবেন?

কসম্পূর্ণ স্প্যান prefabrication.

খ.সেগমেন্ট গার্ডার prefabrication.

গ.ফুল স্প্যান কাস্ট-ইন-প্লেস গার্ডার।

dসেগমেন্ট কাস্ট-ইন-সিটু।

4. 150 টন কংক্রিট টি বিম লঞ্চারের রক্ষণাবেক্ষণের বিষয়ে কীভাবে?

4.1 লুব্রিকেটিং: ক্রেনের সমস্ত মেকানিজমের কার্যক্ষমতা এবং পরিষেবা জীবন অনেকাংশে তৈলাক্তকরণের উপর নির্ভর করে।

4.2 ইস্পাত তারের দড়ি: তারের ফাটল বিশেষভাবে লক্ষ্য করতে হবে।একটি নতুন স্টিলের তারের দড়ি ভাঙা তার, ভাঙ্গা স্ট্র্যান্ড এবং স্ক্র্যাপিং স্ট্যান্ডার্ডের পরিধানের অবস্থার সাথে অবিলম্বে পরিবর্তন করতে হবে।

4.3 স্প্রেডার: স্প্রেডারকে নিয়মিত পরীক্ষা করতে হবে।

4.4 পুলি ব্লক: প্রধানত দড়ি রেস পরা অবস্থা পরীক্ষা করুন, চাকার ফ্ল্যাঞ্জ ফাটল কিনা এবং পুলি অ্যাক্সেলে আটকে যেতে পারে কিনা তা পরীক্ষা করুন।

4.5 চাকা: নিয়মিতভাবে হুইল ফ্ল্যাঞ্জ এবং ট্রেড চেক করুন, একটি নতুন চাকা অবিলম্বে প্রতিস্থাপন করতে হবে কারণ ক্র্যাক অংশ বা চাকা ফ্ল্যাঞ্জে পরা চাকার পুরুত্বের 10% পৌঁছেছে;রি-পলিশিং করতে হবে কারণ ট্রেডের দুটি চাকার মধ্যে ব্যাস D/600 এর চেয়ে বেশি, অথবা ট্রেডের উপর গুরুতর দাগ রয়েছে।

4.6 ব্রেক: প্রতি শিফটে একবার পরীক্ষা করুন;ব্রেকটি সঠিক আন্দোলনে হওয়া উচিত এবং পিনগুলি আটকে যেতে দেয় না।ব্রেক জুতা সঠিকভাবে ব্রেক চাকার মাপসই করা উচিত;ব্রেক জুতা ব্যবধান তাদের খোলার সমান হবে.

5. আমাদের যে ওয়ার্কসাইটে 150 টন কংক্রিট টি বিম লঞ্চার একত্রিত করার জন্য কতজন লোক এবং সরঞ্জাম প্রয়োজন?

কর্মী: 8 থেকে 10 কর্মী সরঞ্জাম

ট্রাক ক্রেন > 50 t : 2 সেট

Φ19.5 ইস্পাত তারের দড়ি 8 মি: 4 দড়ি

স্লিপার: বেশ কিছু

বৈদ্যুতিক ঢালাই মেশিন: 1 সেট

অক্সিজেন, অ্যাসিটিলিন: 1 সেট

হাতুড়ি (12 পাউন্ড এবং 8 পাউন্ড): প্রতিটির জন্য 1 সেট

রেঞ্চ এবং পিঞ্চার: বেশ কয়েকটি

গ্রেডিয়েন্টার: 1 সেট
