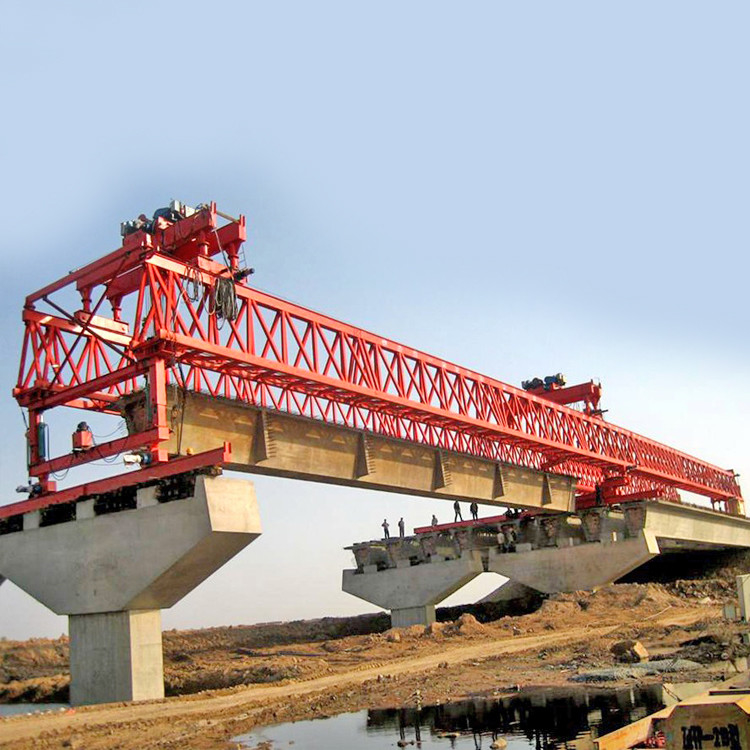

200টন ডাবল ট্রাস হাইওয়ে গার্ডার সেগমেন্টাল ব্রিজ লঞ্চিং মেশিন
সেগমেন্টাল ব্রিজ লঞ্চিং মেশিন বর্ণনা
ডিসকাউন্ট মূল্য বিম লঞ্চার সেগমেন্টাল ব্রিজ লঞ্চিং মেশিনইউ-বিম, টি-বিম, আই-বিম ইত্যাদির মতো প্রিকাস্ট বীম গার্ডারের জন্য স্প্যান পদ্ধতিতে স্প্যানের জন্য প্রিকাস্ট বিম ব্রিজ তৈরিতে ব্যবহৃত হয়। এতে প্রধানত মেইন বিম, ক্যান্টিলিভার বিম, গাইড বীম, সামনের অংশ থাকে। এবং পিছনের সাপোর্ট পা, অক্সিলিয়ারি আউটরিগার, হ্যাঙ্গিং বিম ক্রেন, জিব ক্রেন এবং ইলেক্ট্রো-হাইড্রোলিক সিস্টেম।
ডিসকাউন্ট মূল্য বিম লঞ্চার সেগমেন্টাল ব্রিজ লঞ্চিং মেশিনক্রেনের সহায়তা ছাড়াই প্রিকাস্ট বিম সমাবেশের জন্য ডিজাইন করা হয়েছে, এটি প্লেইন নির্মাণের জন্য ব্যাপকভাবে ব্যবহৃত হয়, এছাড়াও পর্বত বিল্ডিং হাইওয়ে ঢাল, ছোট ব্যাসার্ধ বাঁকা সেতু, স্কু ব্রিজ এবং টানেল সেতুর জন্য প্রয়োজনীয়তা মেটাতে পারে।Shenghua হেভি ক্রেন গ্রুপ দ্বারা সরবরাহ করা 2 ধরনের বিম লঞ্চার রয়েছে —— একক-বক্স টাইপ এবং ডাবল-ট্রাস টাইপ।প্রকল্পের প্রয়োজনীয়তার উপর নির্ভর করে একক বা ডবল ট্রাস বিম লঞ্চার এবং সেতুর গ্রেডিয়েন্ট এবং দৈর্ঘ্যের উপর নির্ভর করে রেলের উপর বা টায়ার সহ পরিবহন ট্রলি সহ।
সেগমেন্টাল ব্রিজ লঞ্চিং মেশিনের পার্টস বিশদ
সেগমেন্টাল ব্রিজ লঞ্চিং মেশিনপরামিতি
|
উত্তোলন ক্ষমতা (টি)
|
200
|
160
|
120
|
100
|
80
|
|
প্রযোজ্য স্প্যান (মি)
|
≤55
|
≤50
|
≤40
|
≤35
|
≤30
|
|
প্রযোজ্য তির্যক সেতু কোণ
|
0-450
|
0-450
|
0-450
|
0-450
|
0-450
|
|
ট্রলি উত্তোলনের গতি (মি/মিনিট)
|
0.8
|
0.8
|
0.8
|
1.27
|
0.8
|
|
রোলি অনুদৈর্ঘ্য চলন্ত গতি (মি/মিনিট)
|
4.25
|
4.25
|
4.25
|
4.25
|
4.25
|
|
কার্ট অনুদৈর্ঘ্য চলন্ত গতি (মি/মিনিট)
|
4.25
|
4.25
|
4.25
|
4.25
|
4.25
|
|
কার্ট ট্রান্সভার্স চলন্ত গতি (মি/মিনিট)
|
2.45
|
2.45
|
2.45
|
2.45
|
2.45
|
|
পরিবহন ক্ষমতা (টি)
|
100X2
|
80 X2
|
60X2
|
50X2
|
50X2
|
|
সেতু পরিবহন যানের গতি (মি/মিনিট)
|
8.5
|
8.5
|
8.5
|
8.5
|
8.5
|
|
ফেরার গতি (মি/মিনিট)
|
17
|
17
|
17
|
17
|
সেগমেন্টাল ব্রিজ লঞ্চিং মেশিনের সুবিধা
- অনন্য পিন সংযোগ, দৃঢ় এবং নির্ভরযোগ্য, ইনস্টল করা সহজ
- এ-টাইপ ফ্র্যাকচার সারফেস, কম মাধ্যাকর্ষণ কেন্দ্র সহ অবিচ্ছিন্ন গার্ডার, সুবিধাজনক এবং নির্ভরযোগ্য।
- মেশিনটি একই সময়ে বহন এবং খাড়া করে গার্ডার তৈরি করতে পারে।
- কম বিচ্যুতি এবং উচ্চ কঠোরতা.
- নিরাপদ এবং নির্ভরযোগ্য।
- খুব দক্ষতা.
সেগমেন্টাল ব্রিজ লঞ্চিং মেশিনের নিরাপত্তা বৈশিষ্ট্য
- এটি হালকা ওজন, পরিবহন, ইনস্টলেশন এবং অপসারণ খুব সুবিধাজনক
- বিম লঞ্চারটি একটি ভাল স্থিতিশীলতা, উচ্চ দক্ষতা, নিরাপত্তা এবং নির্ভরযোগ্যতা, পরিবর্তনশীল ক্রস সামঞ্জস্য করা সহজ এবং পরিচালনা করা সহজ।
- অনুদৈর্ঘ্য নড়াচড়া করার সময় পা সেতুর ডেকের মধ্য দিয়ে যায় না, উল্লম্ব চলন্ত কক্ষপথ স্থাপনের প্রয়োজন নেই, ডেকের উপর চাপ কমাতে হবে
- এতে প্রিকাস্ট বিম তোলার তিনটি পদ্ধতি রয়েছে: ডেক স্তরে বিম লঞ্চারের পিছনের প্রান্ত থেকে, স্থল স্তরের নিচ থেকে বা সেতুর পাশ থেকে
ইনস্টলেশন
প্যাকিং এবং ডেলিভারি
প্যাকিং পদ্ধতি:
1. বৈদ্যুতিক অংশগুলি উচ্চ মানের পাতলা পাতলা কাঠের ক্রেট দ্বারা বস্তাবন্দী করা হয়, যা কনভেয়িংয়ে বিকৃতি কমাতে;
2. প্রধান বিম, শেষ বিম এবং বৈদ্যুতিক উত্তোলন প্লাস্টিকের বোনা কাপড় দ্বারা প্যাক করা হয়।পরিবহনের সময় এটি ঘর্ষণ কমাতে পারে।
বিলি পদ্ধতি:
1. যদি 150 টন কংক্রিট টি বিম লঞ্চারের আকার কনটেইনার জাহাজের জন্য উপযুক্ত হয়, সাধারণত ধারক দ্বারা;
2. আকার খুব বড় হলে, সাধারণত বাল্ক জাহাজ দ্বারা বা ছেঁটে ফেলার পরে ধারক দ্বারা;পরিবহন উপায় আপনার জন্য খরচ কমানোর উপর ভিত্তি করে এবং ক্রেন কর্মক্ষমতা রাখা.
ডেলিভারি সময়:
আমানত প্রাপ্তির পর 30 থেকে 40 কার্যদিবসের মধ্যে।
পরিবহন:
গন্তব্য বন্দরে সাধারণত 35 দিন থেকে 50 দিন।
